ケーススタディ: カスタム真鍮六角スロット付きインサート (GI-CNC-CP-001) により、電子機器クライアントの組み立て信頼性が向上

GRANDIND® は、スイスの旋削加工プロセスと、組み立ての問題点を解決する際のインサートの実際のパフォーマンスに焦点を当て、真鍮六角スロット付きインサートの実際の実用的な適用事例を共有します。すべてのコンテンツは、実際の顧客の図面、現場での機械加工作業、品質検査記録、長期安定した使用状況のフィードバックに基づいており、信頼性の高い真鍮ねじインサートを必要とする電子機器、自動車、産業機器の顧客に貴重な参考資料を提供します。

協力クライアントは、産業用制御パネルと電気コネクタを専門とする中堅電子機器メーカーです。 2025 年 10 月、クライアントは緊急のニーズを持って GRANDIND® に問い合わせました。電気コネクタに使用されているオリジナルの真鍮インサートには、ねじ山の質感が不均一、ボルトとの嵌合不良、組み立てと分解を繰り返すとねじが摩耗しやすい、機器の稼働中にインサートが緩む原因となる不安定な引抜き強度など、頻繁な問題がありました。これらの問題は製品の品​​質に影響を与えるだけでなく、メンテナンスコストや顧客からの苦情の増加にもつながりました。

クライアントは、新しい真鍮六角スロット付きインサートはクライアントの 2D および 3D 図面に厳密に従う必要があり、追加の設計変更は行わないことを強調しました。中心的な要件は、安定したねじ精度、スムーズな組み立て、耐摩耗性、適切な引き抜き強度であり、そのすべては過剰な設計ではなく、プロの機械加工技術に依存しています。 GRANDIND® は、クライアントの図面を検討した結果、安定したバッチ品質で小型の精密ねじ部品の加工に優れているため、スイスの旋削技術が真鍮六角スロット付きインサートの製造に最適な選択であると判断しました。

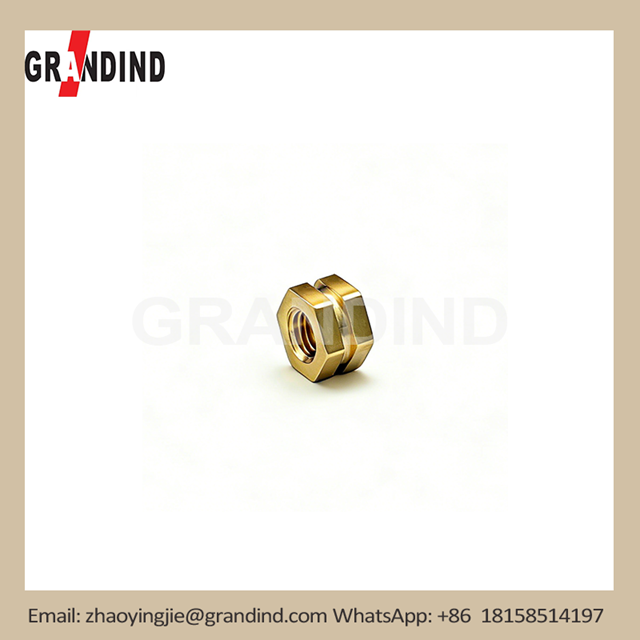

GRANDIND® はクライアントの要件に厳密に従い、スイスの高精度旋削装置を使用して真鍮六角穴付きインサート (モデル: GI-CNC-CP-001) を製造しました。通常の旋削とは異なり、スイス旋削ではガイド ブッシュを使用して黄銅棒材を固定するため、加工中の振動が最小限に抑えられ、黄銅六角穴付きインサートが一貫した寸法精度と滑らかなねじ山プロファイルを実現します。このプロセスは、インサートの雌ねじと外側の六角構造の同心度を効果的に制御し、組み立ての困難を引き起こす位置ずれを回避できるため、小さな真鍮製インサートに特に適しています。

真鍮六角穴付きインサートの加工中、GRANDIND® は主要な精度指標を実際の工業規格内で管理し、従来の加工能力とクライアントの実際の使用ニーズに完全に一致させました。真鍮製六角穴付きインサートの雌ねじピッチ公差は±0.03mm以内に制御されており、適合するボルトとのしっかりとした滑らかな嵌合を保証し、取り付けおよび分解時のねじのかじりや摩耗を防ぎます。外部六角寸法公差は±0.04mm以内に制御されており、真鍮六角スロット付きインサートを無理に組み立てることなく、お客様のプラスチックまたはアルミニウムの取り付け穴に簡単に取り付けることができます。

クライアントが要求する重要な機能である真鍮六角スロット付きインサートのスロット付きデザインも、スイス旋削加工のライブツーリング機能によって正確に機械加工されました。スロットの幅と深さの公差は ±0.05 mm 以内に制御され、スロットがお客様のロック コンポーネントと完全に位置合わせされることを保証し、振動下でのインサートの緩み防止性能を強化します。これは、継続的に動作する電子機器にとって重要な要件です。真鍮製六角穴付きインサートには、機械加工後に完全なバリ取り処理が施され、クライアントの嵌合部品への損傷を回避し、取り付けの安全性を向上させるために鋭利なエッジが取り除かれています。

出荷前に、すべての真鍮製六角穴付きインサートは、ねじピッチの検証、寸法測定、従来の引抜き強度試験などの厳格な品質検査を受けています。この小型真鍮インサートの引抜強度は安定して 80 ～ 120N に達し、クライアントの業界標準要件である 70N を完全に満たし、日常の装置操作中にインサートがしっかりと安定した状態を維持することが保証されます。すべての検査データはトレーサビリティのためにアーカイブされ、真鍮六角スロット付きインサートのバッチ全体にわたって一貫した品質を保証します。

2025 年 11 月中旬、GRANDIND® は、真鍮六角スロット付きインサートの最初のバッチ 20,000 セットをクライアントに納品しました。お客様の組立チームは、真鍮六角スロット付きインサートは取り付けが簡単で、ねじ山が滑らかでボルトを傷つけず、スロット付きのデザインが効果的に緩みを防止したと報告しました。 GRANDIND® の技術チームは、簡単な取り付けガイダンスも提供し、真鍮六角スロット付きインサートとお客様のプラスチック部品との結合を強化し、引き抜き性能をさらに安定させるために従来の熱挿入方法を推奨しました。

長期にわたる継続的な使用と追跡調査の後、真鍮製六角穴付きインサートはクライアントの問題点を完全に解決しました。真鍮製六角穴付きインサートは、組み立てと分解を繰り返しても目立ったネジの磨耗や緩みは見られず、引き抜き強度は安定していました。お客様の電気コネクタのメンテナンス頻度は 70% 近く減少し、インサートの緩みに関するお客様の苦情は完全になくなり、生産ライン全体の組み立て効率は着実に向上しました。

「GRANDIND® が提供する真鍮六角穴付きインサートは非常に信頼性が高いです。ねじ山は滑らかで一貫性があり、組み立てが簡単で、ねじ山の磨耗や緩みの問題はもうありません。スイス旋削プロセスにより安定したバッチ品質が確保され、すべてのインサートが当社の絞り要件を満たしています。これはまさに量産に必要なものです。」とクライアントの生産監督者はコメントしました。

真鍮製六角穴付きインサートは、特に電子機器、自動車部品、配管システム、産業機械などで広く使用されている精密ファスナーです。インサートの性能を確保する鍵は、複雑な設計ではなく、加工精度とプロセスの安定性にあります。 GRANDIND® は実用的な機械加工能力に重点を置き、顧客の図面に厳密に従い、スイスの旋削技術によって高品質の黄銅インサートを製造し、顧客の実際の組み立てと性能の問題を解決します。

カスタム真鍮インサートやその他の精密機械加工真鍮部品を必要とするお客様は、GRANDIND® の公式 Web サイトで製品の詳細と応用事例をご覧いただけます。 GRANDIND® は、特定のアプリケーション要件に合わせて、ねじサイズ、六角寸法、スロット幅、全体の高さを含むクライアントの図面に従って真鍮六角スロット付きインサートの完全なカスタマイズをサポートしています。

ISO9001 認定の精密機械加工メーカーとして、GRANDIND® はスイスの旋削加工および真鍮部品の製造において豊富な経験を持っています。工場にはスイスの先進的な旋盤設備と専門の品質検査チームが備えられており、少量の試作注文から大量の量産までサポートします。真鍮六角穴付きインサート (GI-CNC-CP-001) は、その安定した品質、信頼性の高い性能、競争力のある価格で世界中の顧客から広く認められています。
