ケーススタディ: カスタム鋳鋼スイング アーム ブラケット (GI-CNC-CST-001) により、頑丈なオートメーション機器の機械的安定性が向上

GRANDIND® は、鋳鋼鋳造と CNC 機械加工プロセスの統合、および機械的振動とミスアライメントの問題を解決する際の製品の実際のパフォーマンスに焦点を当て、カスタム鋳鋼スイング アーム ブラケットの実際の適用事例を共有します。すべてのコンテンツは、実際のクライアントの図面、現場での加工記録、品質検査レポート、および長期にわたる運用フィードバックに基づいており、高強度で精密機械加工されたコンポーネントを求めるメカニカルトランスミッション、オートメーション機器、および大型機械のクライアントに信頼できるリファレンスを提供します。

協力クライアントは、産業用部品の搬送および位置決めシステムを専門とする大型自動生産ライン機器のメーカーです。 2025 年 12 月、クライアントは緊急のニーズを持って GRANDIND® に連絡しました。クライアントのメカニカル トランスミッション システムで使用されているオリジナルの鋳鋼製スイング アーム ブラケットには、不均一な穴の位置分布、不十分な表面の平坦度、動作中の激しい機械振動など、頻繁に問題がありました。これらの問題は、伝達機構全体のミスアライメント、接続ベアリングとロッドの摩耗の加速、および頻繁な設備の停止につながり、生産効率に深刻な影響を及ぼしました。

クライアントは、新しいカスタム鋳鋼スイング アーム ブラケットはクライアントの 2D および 3D 図面に厳密に従っており、追加の設計変更は行わない必要があると強調しました。主な要件は、安定した穴位置精度、信頼性の高い平面度、高い強度と耐衝撃性であり、これらはすべて、複雑な設計ではなく、専門の鋳造および精密機械加工技術に依存します。 GRANDIND® は、クライアントの図面と技術パラメータを検討した後、最適な製造プロセスを決定しました。最初に鋳鋼鋳造によって基本形状を形成し、次にクライアントの寸法と組み立ての要件を満たすために精密 CNC 機械加工を完了しました。

GRANDIND® はクライアントの仕様に厳密に従い、鋳造と CNC 機械加工を組み合わせた完全なプロセスを通じてカスタム鋳鋼スイング アーム ブラケット (モデル: GI-CNC-CST-001) を製造しました。まず、生の鋳鋼ブランクをおおよその形状に鋳造し、ブランクの構造的完全性を確保し、空気穴や亀裂などの明らかな鋳造欠陥を排除しました。鋳鋼ブランクは優れた引張強度と耐衝撃性を備え、ヘビーデューティ機械用途における重荷重に耐えるためのスイングアームブラケットの強固な基盤を築きます。

カスタム キャスト スチール スイング アーム ブラケットの CNC 加工段階で、GRANDIND® は高精度 CNC フライス加工および穴あけ装置を採用しました。機械加工プロセスは、従来の機械加工能力とお客様の実際の運用ニーズを完全に一致させ、実用的な工業規格内で主要な精度指標を制御することに重点を置きました。スイングアームブラケットのすべての取り付け穴とボアの位置公差は±0.05mm以内に制御され、コンロッド、ベアリング、その他の機械部品との完璧な位置合わせが保証され、振動や機械的故障の原因となる位置ずれが回避されます。合わせ面の平面度を0.05mm以内に管理することで関連部品との密着性を確保し、移動時の摩擦を低減しました。

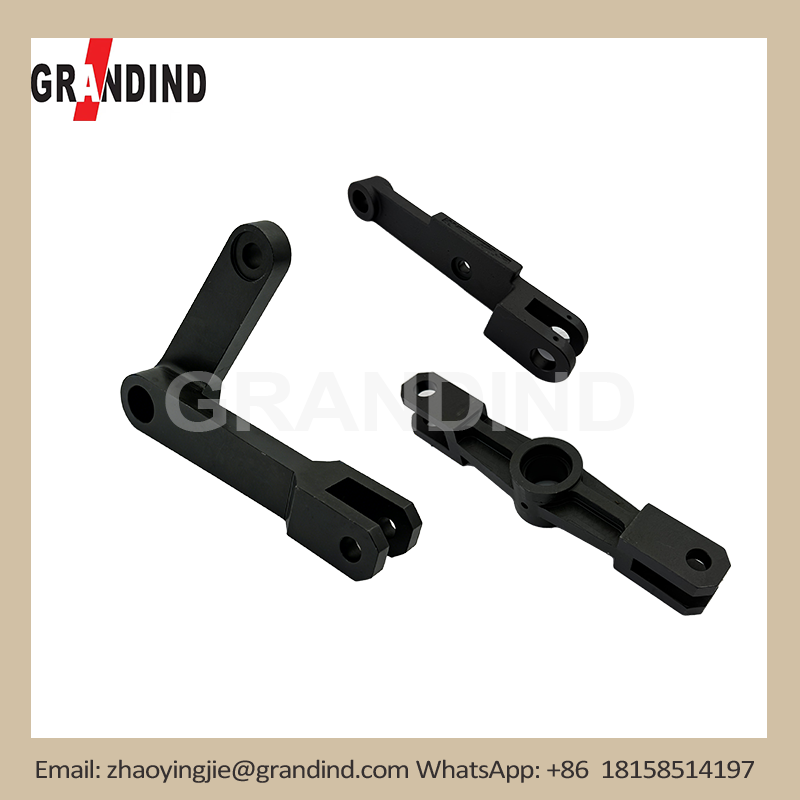

カスタム鋳鋼スイングアームブラケットは、複数の穴位置と接続面を備えた複雑な構造設計を特徴としています。 GRANDIND® は、加工中にキー合わせ面にワンタイムクランプ加工プロセスを採用し、累積誤差を最小限に抑えました。 CNC フライス加工プロセスにより、スイング アーム ブラケットの不規則な輪郭が正確に処理され、輪郭サイズがクライアントの図面要件を確実に満たし、カスタム鋳鋼スイング アーム ブラケットの全体的な構造安定性が向上しました。機械加工後、スイング アーム ブラケットには黒色酸化処理が施され、優れた耐食性と摩耗保護を実現し、産業環境におけるコンポーネントの耐用年数を延ばします。

カスタム鋳鋼スイングアームブラケットの生産は、厳格な品質管理基準に従って行われました。機械加工の前に、鋳鋼ブランクは包括的な材料検査を受け、鋳造欠陥のあるブランクを排除しました。 CNC 加工中に、カスタム鋳鋼スイング アーム ブラケットはリアルタイムの寸法検出を受け、すべての穴の位置、表面、サイズがクライアントの仕様を満たしていることが確認されました。スイングアームブラケットは加工後、寸法検証、表面仕上げ検査、耐荷重試験などの最終品質検査が行われます。すべての検査データはトレーサビリティのためにアーカイブされ、カスタム鋳造スチール スイング アーム ブラケットのバッチ全体にわたって一貫した品質を保証します。

2026 年 1 月中旬、GRANDIND® はカスタム鋳鋼スイング アーム ブラケットの最初のバッチ 120 セットをクライアントに納品しました。お客様の組立チームは、スイング アーム ブラケットは取り付けが簡単で、穴の位置が正確で機械部品との完璧な位置合わせが保証され、黒色酸化仕上げにより良好な腐食保護が得られたと報告しました。 GRANDIND® の技術チームは、カスタム鋳鋼スイング アーム ブラケットがトランスミッション システムと正しく適合していることを確認するための簡単な組み立てガイダンスも提供し、動作パフォーマンスに影響を与える取り付けエラーを回避しました。

長期にわたる継続的な使用と追跡調査の後、カスタム鋳鋼スイングアームブラケットの実際の適用効果により、クライアントの問題点が完全に解決されました。カスタム鋳鋼製スイング アーム ブラケットは、寸法変形や構造的損傷がなく、長期間の使用でも重荷重に耐えることができました。トランスミッションシステムの機械振動が大幅に低減され、ミスアライメント現象が完全に解消され、ベアリングなどの関連部品の寿命が35%延長されました。伝送障害によるクライアントの設備停止率は大幅に減少し、生産効率は着実に向上しました。

「GRANDIND®が提供するカスタム鋳鋼スイングアームブラケットは非常に信頼性が高いです。加工精度は当社の厳しい要求を満たしており、特に穴の位置精度はトランスミッションシステム全体の安定した動作を保証します。鋳鋼材料は過酷な作業条件に適応する十分な強度を提供し、黒色酸化仕上げは部品の耐食性を高めます。これはまさに量産に必要な高品質の機械部品です。」とクライアントのテクニカルディレクターはコメントしました。

カスタム鋳鋼スイングアームブラケットは、中核的な機械伝達コンポーネントであり、頑丈なオートメーション生産ライン、包装機械、搬送装置、その他の産業分野で広く使用されています。スイングアームブラケットの性能は鋳鋼ブランクの品質と精密加工技術によって決まります。 GRANDIND® は、鋳造技術と CNC 機械加工技術の統合に焦点を当てており、クライアントの図面に従って厳密に高品質の鋳鋼製機械コンポーネントを製造し、クライアントの実際の機械伝達および装置操作の問題を解決します。

GRANDIND® は ISO9001 認定の精密機械加工メーカーとして、鋳鋼部品の製造と CNC 機械加工の豊富な経験を持っています。工場には最先端の鋳造設備とCNCマシニングセンター、専門の品質検査チームが備えられており、小ロットの試作注文から大量生産まで対応しています。カスタム鋳鋼スイング アーム ブラケット (GI-CNC-CST-001) は、その安定した品質、高強度、信頼性の高いパフォーマンスで世界中のクライアントから広く認められています。
